一、产品简介

诺泰克光电科技(珠海)有限公司的变压器绕组光纤测温系统是专门为直接测量高压变压器线圈温度而设计的光纤测温系统。变压器绕组光纤测温系统为全自主研发产品，能直接、实时、准确地测量变压器线圈的温度。

二、产品构成

1. 荧光光纤测温仪（1~18通道）

2.光纤探头（进口）

3.贯通器、贯通盘

4.外部延伸光纤

5.保护箱

6.手持光纤检测仪

三、部件介绍

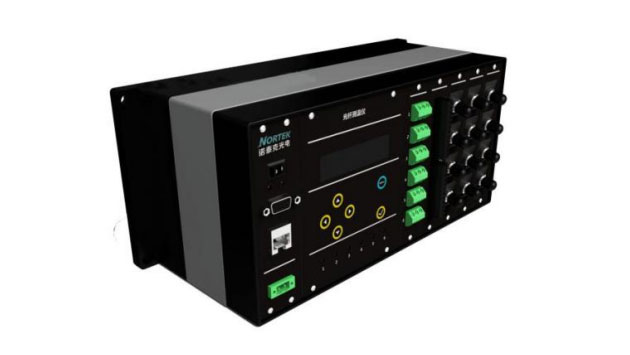

1、光纤测温仪

▶ 多通道绕组热点温控仪，适用于输配电变压器应用

▶ 理想的输配电变压器监控仪器

▶ 高质量的性能和灵活的安装选项

▶ 可帮助预防变压器故障

▶ 促进冷却管理

▶ 改善实时变压器负载优化和维护

▶ 免疫电磁干扰，射频干扰和微波辐射

过载情况下，变压器通常会首当其冲。因此，对变压器绕组热点的监控是十分重要的，它能够保护您的变压器免于损坏和过度使用。常规方法为模拟或计算这一温度值，但却无法精确测量出。想要知道实际温度值的正确方法是通过实时光纤测量来获得。

诺泰克光电的光纤温度测量系统是荧光测测温系统中一款高性价比的选择。基于荧光光纤测温技术，该技术经现场验证，温控仪的直接实时温度测量可解决变压器和电力事业管理者所面临的重要问题：安装简便，长期使用的可靠性，以及方便的整合到现有设备中。

一款可信赖的多通道温控器，专为现场部署的平稳方便而设计。凭借自身创新，简易和灵活的整合功能，使其脱颖而出。这款全面可升级的温控仪既有直接在屏幕上显示，也可在电脑上显示实时绕组温度的功能。通过使用内部数据记录，它能够在选定的时间段内收集温度数据并存储于内存中。

1.1 主要特点：

▶ 1~18个测量通道；

▶ ±1℃精确度；

▶ 50Hz 采样频率；

▶ 内部参考，确保可靠性；

▶ 无漂移，无需校正；

▶ 标准Modbus协议；

▶ 可选以太网与IEC61850协议；

▶ 光源可在变压器寿命内持续使用；

▶ 本地和远程数据获取；

▶ 可选继电器和模拟输出；

▶ 液晶显示器，用户可为每个光通道自定义描述。

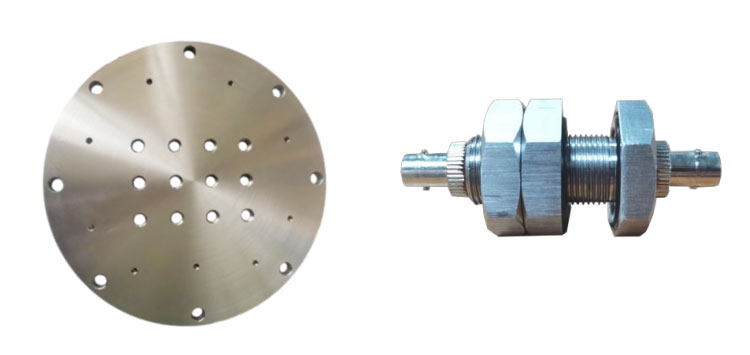

2、贯通器、贯通盘

贯通器 安装在贯通盘上，用于连接内部光纤和外部光纤，使用定制304不锈钢材料制作而成，贯通器采用双密封垫设计，避免渗油情况发生。

贯通盘安装在油浸式变压器油箱壁上.贯 通盘使用定制不锈钢圆盘,属于测温系统的一部份.

贯通盘结构上采用通孔设计,方便贯通器 安装。

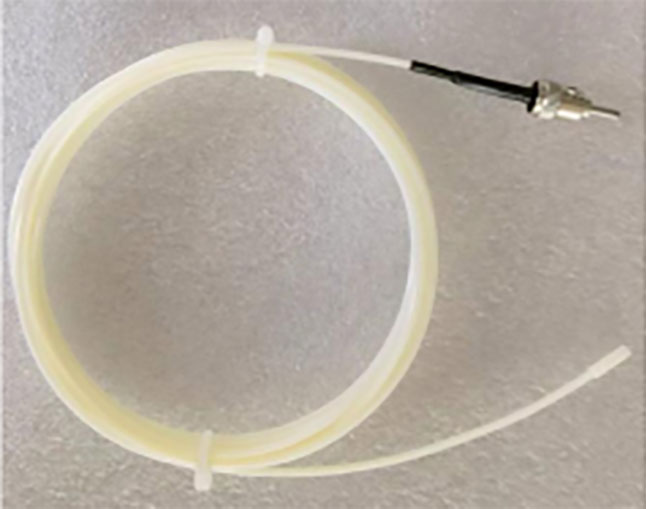

3、光纤探头

光纤探头安装在油浸式变压器内部,探 头部位通过固定圆盘与绝缘纸进行固定.光纤使用双层 PTFE 保护套管,保护套管上渗油结构设计。

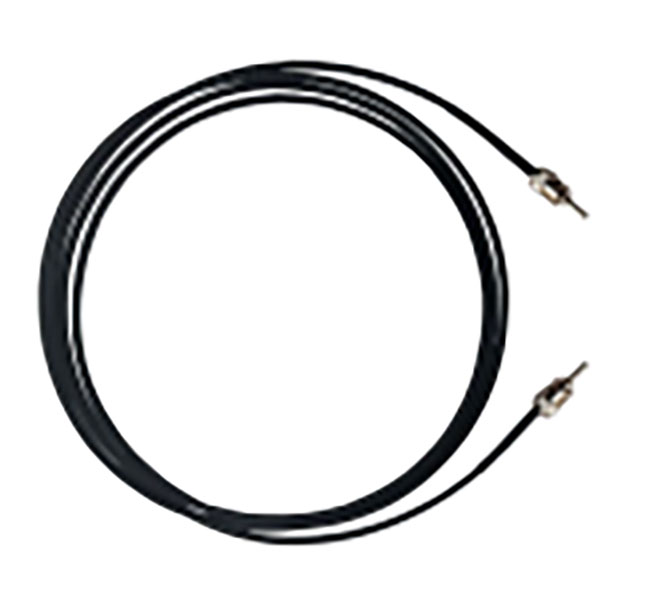

4.外部延伸光纤

外部光纤用于贯通器与光纤测温仪的连接，采用PTFE 保护套管。

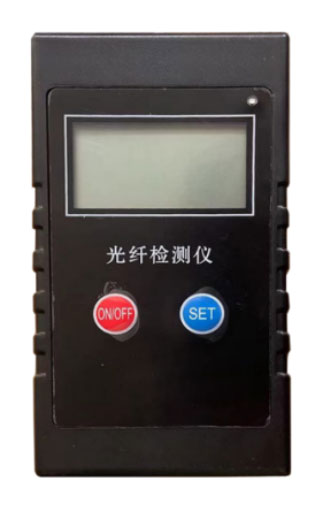

5.手持光纤检测仪

便携式手持光纤检测仪是基于光纤测温原理集成的光纤检测系统，具有抗强电磁干扰、电绝缘性好、防雷击、高精度、性能稳定以及寿命长、耐腐蚀、体积小等优点。

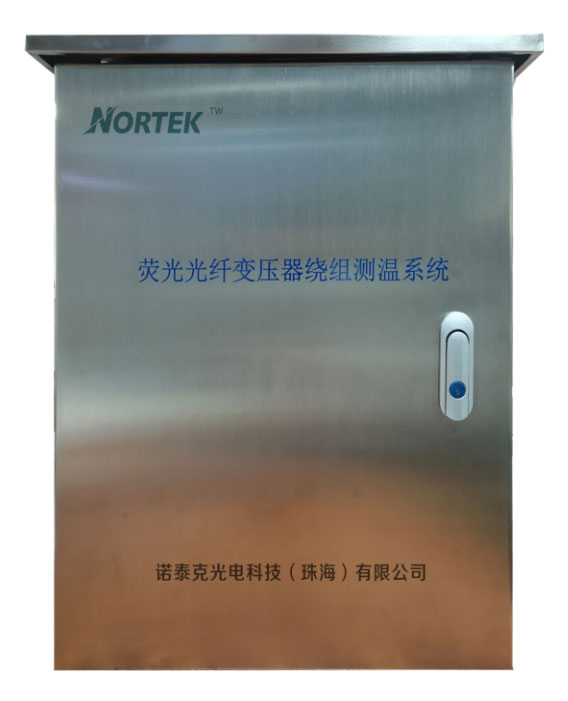

6.箱体外壳

304不锈钢材质，防护等级可达IP65，耐腐蚀、防盐雾设计。
