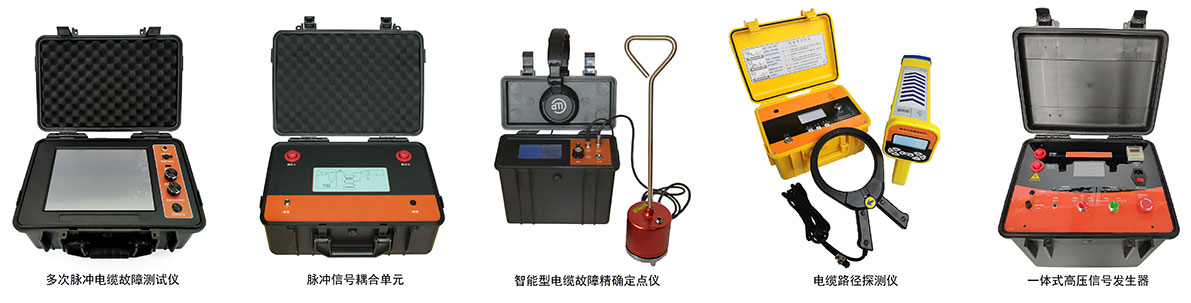

NORTEK CFS电缆故障测试系统是我公司在电力工业快速进步的契机下，根据行业发展和市场需求，研发生产的电力电缆故障测试系统设备。其主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试；还可以电波测速、测定线缆长度等，并可建立电缆档案以便日常维护管理。其主要包含：多次脉冲电缆故障测试仪、脉冲信号耦合单元、电缆路径探测仪、智能型电缆故障精确定点仪、一体式高压信号发生器五部分。

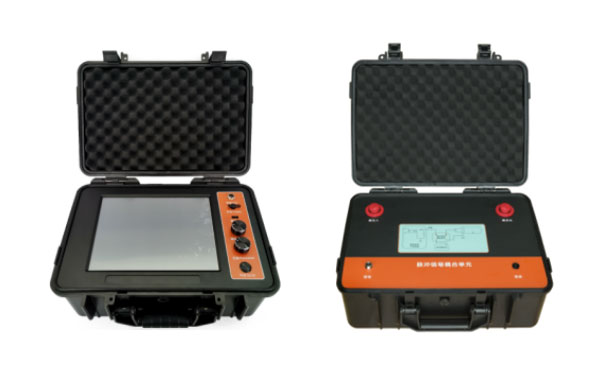

一、多次脉冲电缆故障测试仪
1.1产品介绍
多次脉冲电缆故障测试仪是由测距主机和脉冲信号耦合单元组成，利用多次脉冲法技术完成测试的重要组成设备，其采用阻容特性，“暂时存储”部分冲击能量。将冲击高压信号引导到故障电缆的故障相上，瞬间又将“存储”的部分能量再次施加到故障电缆的故障相上，保证故障点充分击穿，形成并延长故障点击穿后的电弧和持续时间，同时产生一个触发并启动多次脉冲自动触发装置和电缆故障测试仪（根据TDR测试方法选择，可分别测试三次脉冲波形和多次脉冲波形）。
该产品采用工控防护机箱结构，小巧精致，易携带；人机界面友好，即使非人员操作，依然可以很快熟悉并使用，准确的完成电缆故障测试工作，其主要用于电力电缆开路、短路、接地、低阻、高阻闪络性及高阻泄漏性故障的测试，以及同轴通信电缆和市话电缆的开路、短路故障的精确测试；还可以电波测速、测定线缆长度等。
1.2功能特点
1、用于35kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可配合高压设备实现传统电缆故障测试的低压脉冲法、冲击闪络法、三次脉冲法、八次脉冲法、速度测量法。
3、工业级10.4寸彩色触摸液晶屏显示，全中文操作软件和使用界面，子菜单方式和文字提示实现人机互动。
4、全局波形和局部波形同步显示，便于整体分析和细节调整。
5、任何高阻故障均呈现简单的类似低压脉冲短路故障波形特征，极易判读。
6、采用多次脉冲法测试时，界面同时采集8条真实波形，更便于判读和降低测试误差，提高测试精度。
7、内置电源供电，在无电源环境中均可长时间使用。
8、体积小、重量轻、使用方便，检测故障成功率和测试精度高。
9、在任何环境下性能稳定，不死机，信号采集高压保护措施。
10、内置存储/调出功能，可方便将数据及波形保存或调出重新分析。
11、测试信号提供多种脉冲宽度，无测试盲区。
1.3技术参数
【多次脉冲电缆故障测试仪】
1、采样方法：低压脉冲法、冲击闪络法、三次脉冲法、八次脉冲法、速度测量法
2、采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz
3、脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs
4、波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定
5、冲击高压：40kV及以下
6、测试距离：＜60km
7、分 辨 率：1m
8、测试精度：1m
9、显示方式：工业级10.4寸彩色触摸液晶屏
10、操作方式：触摸屏操作、物理旋钮操作
11、分析设置：滚屏、缩放、保存、调出、波移等功能
12、工作电源：内置电池供电，耦合单元无源工作
13、连续工作：＞4h（亦可使用外接电源使用）
14、储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用
15、波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位
16、波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离
17、包装规格：采用工业级黑色防护箱，防护等级IP67
18、外形尺寸：长365mm×宽269mm×高169mm
19、重 量：3.8kg
【脉冲信号耦合单元】
1、冲击电压：≤40kV
2、阻性功率：500W
3、工作电源：无源工作
4、外形尺寸：长415mm×宽319mm×高168mm
5、重 量：6.7kg
二、电缆路径探测仪
2.1产品简介
电缆路径探测仪（管线仪）可进行地下电缆线路（停电/带电）和金属管道等敷设路径探测、识别、埋深测量；以及路灯电缆、地埋线路的故障查找等，同时也可进行地下带电线缆排查。该设备以其优越的性能，灵活方便的检测方法，广泛应用于电力、电信、供水、热力、燃气、石油、化工、城市公用事业等领域，成为施工、验收、管网普查的工具。
该产品具有广泛的频率范围，通过配置大功率的发射机及操作简单的数字接收机，采用多频探测技术十分便于现场操作，通过选择很好频率，准确的进行地下管线定位，帮助您快速找到埋藏于地下的电话线、光缆、CATV、电力线、煤气管道、燃气管道、给排水管道。该产品自动化程度高，即使是非人员使用，也能获得的探测效果，为我国的相关行业管线管理水平的提高发挥了积极的作用。
2.2主要功能
1、数字化窄带滤波技术，抗干扰能力强。
2、连续自动阻抗匹配，不需人工干预。
3、多天线、多通道，直接显示电缆埋深。
4、电流测量用于目标管线的识别，管线密集区域识别目标管线有效的方法。
5、大容量锂电池充电组保证更长工作时间，便于野外使用。
6、可寻测50Hz运行电缆路径。
7、内置欧姆表可测环路电阻。
2.3技术参数
【发射机】
1、输出频率：低频、中频、高频、射频【815 Hz, 8.2 kHz, 32 kHz, 82 kHz】；识别复合频率2～4kHz
2、输出模式：直连、感应、耦合
3、时钟精度：≤50ns
4、输出功率：随匹配负荷1～10 W自动调节，电阻为5～25000 Ω
5、液晶显示：自动背光照明，图形显示输出能量、数字显示输出功率/电流/电压和回路电阻、运行模式、自检状态、负荷电阻、电压、SS智能识别信号，四向导航键，菜单选择、电压警报、SS智能识别信号、音量、外接电源/充电状态等
6、操作方式：软按键
7、输出功率：≥10W
8、电池型号及寿命：18650锂电池充电组，功率连续输出时间＞8h
9、过热过流：自动保护
10、电池状态：图形显示
11、卡钳直径：135mm；开口145mm
12、充电器：AC 100～240 V，50～60Hz
13、体积：277 mm × 227 mm × 153 mm
14、重量：2.8 kg
【接收机】
1、主动频率：低频、中频、高频、射频、工频50Hz【815 Hz, 8.2 kHz, 32 kHz, 82 kHz】；深度及带左/右方向指示
2、被动式频率：50/60Hz,100Hz,120Hz,RF14～21kHz；不带深度及左/右方向显示
3、时钟精度：≤50ns
4、深度范围：0～10m、45度测深、80%测深
5、测深精度：±2.5%+5厘米 (0～2m) （与现场环境、非同心线的形状、邻近管线的分布等情况有关）
6、声音指示：随信号强度变化的调频音调,分4阶大小
7、信号强度指示：液晶显示，声音提示
8、信号强度表示: 条形图、数字量程0～999
9、增益动态范围：100 dB，自动和手动调节
10、罗盘方向指示：左右自动指示目标管线位置
11、液晶显示：VGA高亮度LED, 支持强阳光下工作，背光照明,保证夜间正常工作
12、操作方式：软按键
13、显示内容：信号强度，深度，电流，频率，电池状态，SS智能信号识别指示，GC罗盘导向指示，DA信号畸变警示，左/右定位导向箭头，信号增益，音量
14、带电识别：SS智能信号识别指示，GC罗盘导向指示，DA信号畸变警示
15、电池型号及工作时间：18650锂电池充电组，连续工作＞12h
16、电池状态：连续电量图形显示
17、体积：650mm × 32mm × 110 mm
18、重量：1.6 kg
2.4产品配置
| 1 | 发射机 | 1台 | 标配 | 6 | 接地线及地钎 | 1套 | 标配 | |
| 2 | 接收机 | 1台 | 标配 | 7 | 拉杆仪器箱 | 1只 | 标配 | |
| 3 | 发射耦合夹钳 | 1把 | 标配 | 8 | 接收耦合夹钳 | 1把 | 选配 | |
| 4 | 测试直连线 | 1套 | 标配 | 9 | A字架 | 1把 | 选配 | |
| 5 | 充电器 | 2只 | 标配 | 10 | 听诊器 | 1只 | 选配 |

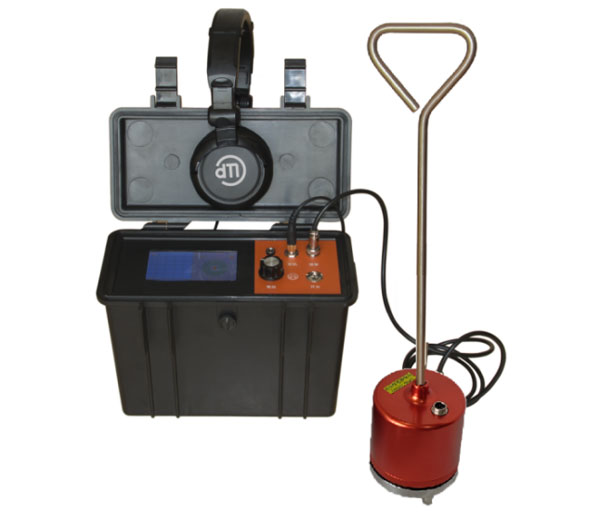

三、智能型电缆故障精确定点仪
3.1产品简介
电力电缆敷设环境极其复杂，电缆故障的精确定点在整个故障测试过程中为关键。在当今技术条件下，对电力电缆故障的测距已经有了较好的解决方案，但是再准确的测距，由于敷设的原因和环境影响，也只能测定一个大概范围，无法精确定点，导致劳动强度大，盲目性很大，效率低。
综上情况，我公司根据新研究成果而开发了集放电声波显示、故障距离数字显示、具有高抗干扰性、高灵敏度的故障精确定点仪。本产品基于声磁信号传递时间差法，采用高性能的数字滤波电路和低噪声设计相结合，声测法、磁场巡测法、声磁同步法相互比较和验证，更能保证定点的精确性。同时可根据环境的限制，选择多途径进行测试；具有闭音功能和直观的人机界面；超高的抗干扰能力和多种滤波频带，对各类电缆故障可精确、迅速地进行定点。
3.2功能特点
1、采用了高亮度的4.3寸OLED彩色液晶，不受强光环境影响，使得显示界面更加清晰
2、采用可编程的脉冲编码键盘，操作智能、便捷
3、采用4种滤波频带：低频带、中频带、高频带和全频带，适时选择
4、采用数字滤波技术处理音频信号，特征频带更明显、滤波性能更佳
5、故障距离采用数字方式显示，25m范围内可显示故障距离
6、音频信号波形显示，可通过观察重复性的波形特征及距离轴大致观察故障点距离，操作者观察波形不易疲劳，同时在单次模式下可对15m内音频波形进行细致分析，支持翻页显示
7、具有单次和连续模式，可根据实际情况选择，对波形进行仔细分析及整体上周期分析
8、具有闭音功能，确保操作者在移动探头时较强噪音对人耳的伤害
3.3技术参数
1、工作方法：声磁同步法、声测法、磁场巡测法
2、显示方式：4.3寸高亮OLED显示器，分辨率为480*272
3、故障距离：检测距离范围为25m
4、操作方式：一键式可编程的脉冲编码按键操作
5、数据处理：音频波形显示、故障距离数字显示
6、频率范围：100Hz～1500Hz
7、低通：100Hz～400Hz
8、带通：150Hz～600Hz
9、高通：200Hz～1500Hz
10、音频测试精度：10cm
11、音频波形显示：≤15m
12、电磁强度显示：矩形条显示，数字显示
13、信号增益：音频增益＞110dB，电磁增益＞104dB
14、隔离干扰：DC，50Hz
15、供电方式：内置电池供电
16、工作时长：＞8h
17、具有自动检测脉冲信号功能
18、84dB音量限制
19、具有闭音功能
3.4产品配置
| 1 | 智能型电缆故障精确定点仪 | 1台 |
| 2 | 拾音探地传感器 | 1套 |
| 3 | 监听耳机 | 1副 |
| 4 | 拾音信号线 | 1根 |
| 5 | 充电器 | 1只 |
| 6 | 包装箱 | 1只 |
四、一体式高压信号发生器
4.1产品介绍
本产品是我公司在长期从事电缆故障测试研究方面新开发的创新型升级产品。该产品满足《中华人民共和果电力行业标准，高压试验装置通用技术条件》，采用我公司新高压冲击控制技术，适用于各种电压等级的电力线缆故障检测，是电力线缆故障测试中各类高阻故障、闪络性故障、低阻接地故障和疑难电缆故障定位的高压冲击信号发生装置，广泛适用于各种电力电缆、路灯电缆、铁路信号电缆、通信电缆的粗测和精确定点。
4.2功能特点
1． 一体式设计，内置电容器，结构紧凑，无高压外露，可靠；
2． 工业级4.3寸彩色液晶显示，人机界面友好，动态显示实时高压值、工作电流及故障点放电指示，数据显示全面、直观；
3． 智能化设计控制，主控系统低压操作，可预设电压值，软件自动升压、稳压，无需手动调压；
4． 采用新高压冲击控制技术，脉冲输出周期可控可调，系统软件自动判断，具有过流自动保护功能；
5． 具有自动放电功能，停止工作时自动泄放内置电容器残余电压，并同时泄放外接被试电缆残存电压；
6． 具有一键急停功能，任何时刻均可一键切断高压并实现自动放电，无需放电棒人工放电，稳定；
7． 接线简单，高压输出线连接故障电缆，采用组合接地线设计，避免因人为接线原因引起的工作异常，性能稳定；
8． 结构功能完善可靠，箱体采用工业级黑色防护箱，非铝合金箱，携带方便，可连续工作8小时以上。
4.3技术参数
| 输出电压 | 0～32kV负直流高压，连续可调 |
| 输出方式 | 高压脉冲输出、高压直流输出，2种模式 |
| 内置电容 | 2uF（4uF） |
| 冲击能量 | 1024J（2048J） |
| 输出功率 | ≤1.5kVA |
| 工作方式 | 连续脉冲、单次脉冲、直流输出，3种方式 |
| 脉冲周期 | 0～99s 可调可控 |
| 自动放电 | 3s内自动泄放设备和外接被试电缆残余电压 |
| 急停功能 | 具有急停/启动按键，实现应急情况一键停止 |
| 显示方式 | 工业级4.3寸彩色液晶屏，480*240像素 |
| 显示信息 | 模拟表盘式实时显示输出高压、柱形条显示预设电压、数字显示工作电流、动态图标指示放电 |
| 输出精度 | 实际电压与显示电压误差≤±2% |
| 供电方式 | AC220V±10%，50Hz，可外置移动电源工作 |
| 接地规格 | 组合接地线设计，采用一分三方式，完成工作接地 |
| 包装规格 | 采用工业级黑色防护箱，非铝合金箱 |
| 工作条件 | 使用温度-10℃～50℃；环境湿度≤90% |
| 外形规格 | L490mm×W370mm×H450mm；重量：≤23kg（2uf），≤28kg（4uf） |
4.4标准配置
| 1 | 一体式高压信号发生器 | 1台 |
| 2 | 高压连接线 | 1根 |
| 3 | 组合接地线 | 1套 |
| 4 | 放电棒 | 1根 |
| 5 | 保护接地线 | 1根 |
| 6 | 电源线 | 1根 |
| 7 | 接地钎 | 1根 |
| 8 | 配线包 | 1只 |
