一、概述

开关柜是电力系统中使用数量多的开关设备，也是对电力系统产生影响为明显的设备。从开关柜的设计生产开始，再到后续的安装和运行，开关柜会出现不同程度的问题，导致电力系统出现故障。为此，需要针对开关柜运行状况展开实时监测，定期了解设备运行状态，判断设备的绝缘特性，做好设备的检修和维护，降低事故发生的概率，让电力系统的运行状态更加可靠。

我公司研发生产的开关柜光纤测温及局放综合在线监测系统正是在此背景下应运而生的。智能局放传感器的设计集成了高性能、小型化、低功耗等特点，能够在保证良好监测性能的前提下，更加方便现场安装与维护；传感器与信号集中显示器采用无线LORA连接，无需现场布线，提高现场安装效率和美观性、也很好的保障了安装维护人员，同时荧光光纤温度传感器是基于光信号的温度测量技术，传感器无导体结构，绝缘且抗电磁干扰，尺寸小，寿命长。

二、功能及特点

1.智能化传感器: UHF特高频一体化智能传感器、TEV地电波和AE超声波二合一智能传感器、HFCT高频电流智能传感器，适用于开关柜的整体局放监测

2.抗干扰能力高，监测数据准确：天线增益大于5dB，检测信号灵敏度高，采用多种抗干扰措施，能够有效的去除现场环境中的干扰，准确提取局部放电信号，判断设备运行状况；

3.安装简便、快捷：由于电力行业的特殊性，不能长时间停电施工，该系统在设计初按照简便快捷的宗旨，无需改动原有设备结构就能够快速安装，且安装后不影响设备正常运行，维护简单。

4.无需停电即可查询、设置参数、维护：采用模块化设计，采用统一数据总线的方式，无需停电即可对各单元进行数据查询、参数设置。

5.多种监测手段结合，测量数据更加有效： UHF特高频一体化智能传感器、TEV地电波和超声法二合一智能传感器，采用声电特高频联合测试，通过声电频率数据结合分析，能有效的提取局部放电信号。

6.光纤测温的传感器绝缘耐压性高：光信号传输，光纤保护套采用耐高温绝缘材料，完全满足开关柜的绝缘耐压要求；

7.光纤测温的传感器直接测量：光纤测温的传感器直接测量发热点,直接测量开关柜动静触头结合处、电缆接头及母排等位置温度，温度更准；

8.光纤测温的传感器抗电磁干扰：光信号测量，信号对电磁干扰完全免疫；

9.光纤测温的传感器可靠性高：测温精度为±1℃，数据采集时间小于2S，数据永不丢失，充分保证响应和报警的及时性；

10.光纤测温的传感器真无源传感器：测温光纤探头体积小，柔性好，抗压、抗拉、抗震动性能优异；

11.光纤测温的传感器自诊断功能：温度终生准确，无需人工校准和维护；

12.光纤测温的传感器寿命长：可达25年以上。

三、系统组成

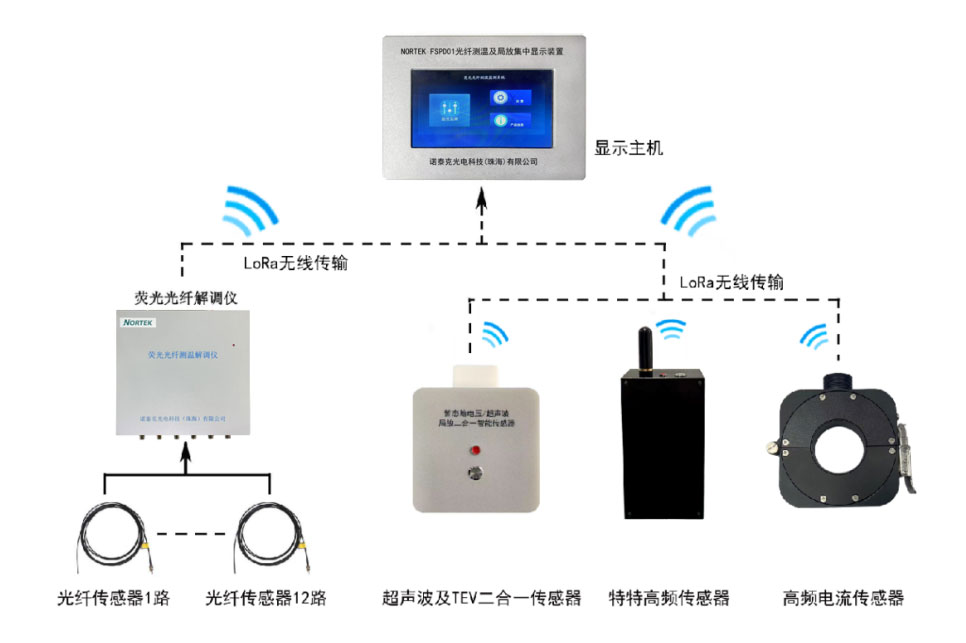

该系统主要包括开关柜UHF特高频一体化智能传感器、TEV地电波和AE超声法二合一智能传感器、HFCT高频电流智能传感器、光纤测温传感器,光纤测温解调仪,在线监测装置. 其中UHF特高频一体化智能传感器、TEV地电波和超声法二合一智能传感器、HFCT高频电流智能传感器可同时监测集成，也可根据用户需求选配其中一种或二种监测方式。
